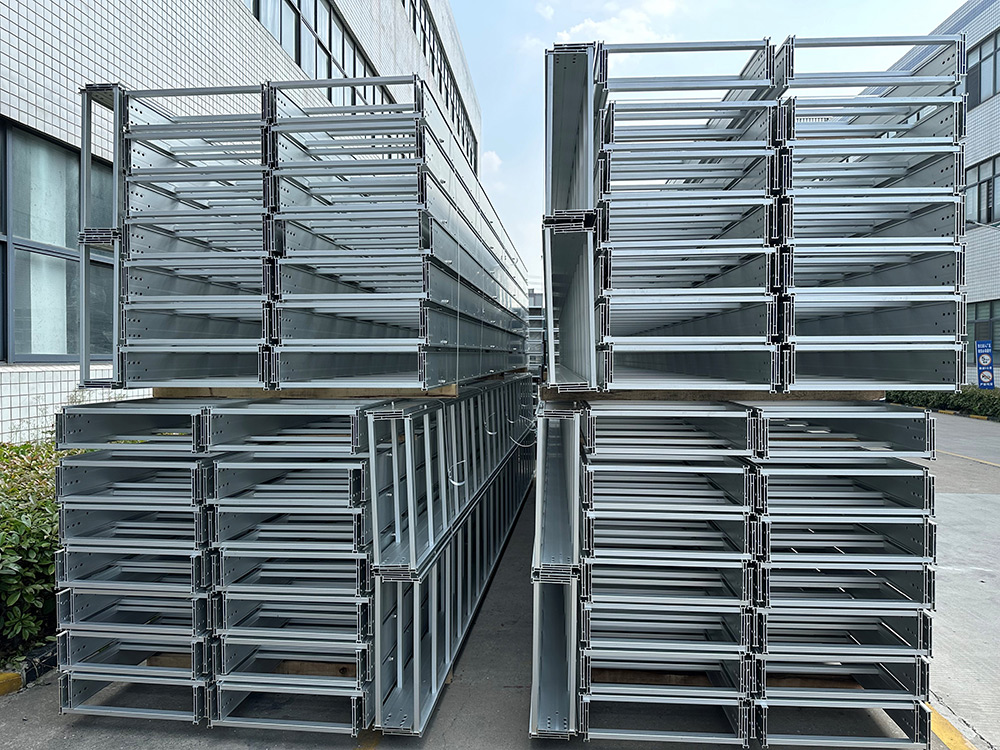

Paglalagay ng Cable Tray

1. Ang pangkalahatang layout ng cable tray ay dapat na pinakamaikling distansya, matipid at makatwiran, ligtas na operasyon, at dapat matugunan ang mga kinakailangan ng pag-install ng konstruksiyon, pagpapanatili at pagtula ng cable.

2. Ang cable tray ay dapat na may sapat na tigas at lakas upang makapagbigay ng maaasahang suporta para sa cable.

3. Pagkatapos mailagay ang cable, ang pagpapalihis ng cable tray ay hindi dapat lumampas sa 1/200 ng span ng cable tray. Kapag ang span ng cable tray ay >6000mm, ang pagpapalihis nito ay hindi dapat lumampas sa 1/150 ng span ng cable tray.

4. Ang cable tray ay dapat na naka-install sa mga gusali at istruktura (tulad ng mga dingding, haligi, beam, floor slab, atbp.) hangga't maaari, at makipagtulungan nang malapit sa mga propesyonal sa civil engineering.

5. Kapag na-install ang cable tray kasama ang process pipe rack, ang cable tray ay dapat na nakaayos sa isang gilid ng pipe rack.

6. Kapag ang cable tray ay naka-install na kahanay sa iba't ibang pipelines, ang net distance ay dapat matugunan ang mga sumusunod na kinakailangan:

6.1 Ang cable tray ay hindi dapat mas mababa sa 400mm kapag ito ay naka-install sa parallel sa mga pangkalahatang proseso ng pipelines (tulad ng compressed air pipelines, atbp.). 6.2 Kapag ang cable tray ay naka-install parallel sa corrosive liquid pipeline, hindi ito dapat mas mababa sa 500mm.

6.3 Ang cable tray ay hindi dapat i-install parallel sa pipeline na nagdadala ng corrosive na likido o sa itaas ng pipeline na nagdadala ng corrosive na gas. Kapag hindi ito maiiwasan, hindi ito dapat mas mababa sa 500mm. At ang mga partisyon na anti-corrosion ay dapat gamitin upang paghiwalayin ang mga ito.

6.4 Ang cable tray ay naka-install parallel sa thermal pipeline. Kapag ang thermal pipeline ay may insulation layer, hindi ito dapat mas mababa sa 500mm, at kapag wala itong insulation layer, hindi ito dapat mas mababa sa 1000mm.

6.5 Ang cable tray ay hindi dapat i-install parallel sa thermal pipeline. Kapag hindi maiiwasang i-install ito parallel sa thermal pipeline, hindi ito dapat mas mababa sa 1000mm, at dapat magsagawa ng epektibong insulation measures sa pagitan.

7. Kapag ang cable tray ay tumatawid sa iba't ibang mga pipeline, dapat matugunan ng net distance ang mga sumusunod na kinakailangan:

7.1 Kapag ang cable tray ay tumawid sa pangkalahatang proseso ng pipeline, hindi ito dapat mas mababa sa 300mm.

7.2 Kapag ang cable tray ay tumatawid sa ilalim ng corrosive liquid pipeline o sa tuktok ng corrosive gas pipeline, dapat itong hindi bababa sa 500mm, at ang cable tray ay dapat na protektado ng isang anti-corrosion cover sa intersection, at ang haba ng takip ay dapat na hindi bababa sa d+2000mm (d ay ang panlabas na diameter ng pipeline).

7.3 Kapag ang cable tray ay tumatawid sa thermal pipeline, kung ang thermal pipeline ay may insulation layer, ito ay dapat na hindi bababa sa 500mm, at kung ito ay walang insulation layer, ito ay dapat na hindi bababa sa 1000mm, at ang cable tray ay dapat na protektado sa pamamagitan ng isang insulation board (tulad ng asbestos board) sa intersection, at ang haba ng insulation board ay dapat na hindi bababa sa d+2000mm. (d ay ang panlabas na diameter ng thermal pipeline insulation layer)

8. Kapag na-install ang cable tray sa dingding, dapat gumamit ng sealing device ayon sa mga kondisyon sa kapaligiran:

8.1 Kapag ang cable tray ay dumaan sa dingding mula sa normal na kapaligiran patungo sa fireproof at explosion-proof na kapaligiran, ang isang kaukulang sealing device ay dapat na naka-install sa dingding.

8.2 Kapag ang cable tray ay dumaan sa dingding mula sa loob ng bahay hanggang sa labas, ang mga hakbang sa pagprotekta sa ulan ay dapat gawin sa labas ng dingding.

8.3 Kapag ang cabletrayay naka-install mula sa loob ng bahay sa pamamagitan ng pader sa isang mas mataas na lugar sa labas, ang cabletraydapat na ikiling pababa at pahabain para sa isang naaangkop na distansya bago itayo paitaas upang maiwasan ang pag-agos ng tubig-ulan sa silid kasama ang cabletray.

8.4 Kapag ang cabletraypumasa sa expansion at settlement joint, ang cabletraydapat na idiskonekta, at ang distansya ng pagkakakonekta ay dapat na mga 100mm.

9. Kapag dalawang set ng cabletrays ay naka-install sa parehong sinag, ang net distansya sa pagitan ng dalawang set ng cabletrays ay hindi dapat mas mababa sa 50mm.

10. Kapag ang cabletraypara sa pagtula ng 10kV at sa itaas na mga cable ay naka-install sa maraming mga layer, ang interlayer spacing ay karaniwang hindi mas mababa sa 300mm.

2. Matugunan ang mga pangunahing elemento

Kapag inaayos angtray, kinakailangang gumawa ng komprehensibong paghahambing batay sa tatlong pangunahing salik ng operability, economic rationality, at technical feasibility, kung hindi, imposibleng matukoy ang pinakamahusay na solusyon. Kasabay nito, ang Henan Cable TsinagIpinapaalala ng pabrika na kinakailangan din na ganap na matugunan ang mga kinakailangan ng pagtula ng mga kable, pagtatayo at pag-install, at maginhawang pagpapanatili.

3. Laying distance

Ang Henan Cable Tray Factory ay nagpapaalala na kapag angkabletrayay inilatag nang pahalang, ang taas mula sa lupa ay hindi maaaring mas mababa sa 2.5 metro. Kung ito ay inilatag patayo, isang metal cover plate ay kailangang mai-install para sa proteksyon sa isang posisyon sa ibaba 1.8 metro mula sa lupa. Gayunpaman, kung angkabletrayay inilatag sa isang nakalaang silid ng kuryente, hindi na kailangang mag-install ng proteksiyon na takip na plato. Bilang karagdagan, ipinaalala ng Henan Cable Tray Factory na kung ang cable tray ay kailangang ilagay nang pahalang sa man-and-horse path o sa equipment mezzanine, at ito ay nasa ibaba pa ng dalawa at kalahating metro, ang ilang mga hakbang sa proteksyon sa saligan ay dapat ding gawin.

4. paglaban sa kaagnasan

Kung ang cable trough,kabletrayat support bracket ay ginagamit sa isang kinakaing unti-unti na kapaligiran, ipinakilala ng Henan Cable Tray Factory na kinakailangang gumamit ngkabletrayna ginagamot ng anti-corrosion o gawa sa corrosion-resistant rigid materials, at ang corrosion resistance ay dapat matugunan ang pamantayan. Inirerekomenda ng Shandong Bolt Electrical Equipment Co., Ltd. ang pagpili ng isangkabletraygawa sa aluminyo haluang metal, na may mas mahusay na paglaban sa kaagnasan.
